EXQ Easy™ 300/500 V 3G2,5
Art.nr.:
14110430-412-01
E-nr.:
0445731
EAN 13:
7330000079281
PRESTANDADEKLARATION
EXQ Easy™ 300/500 V

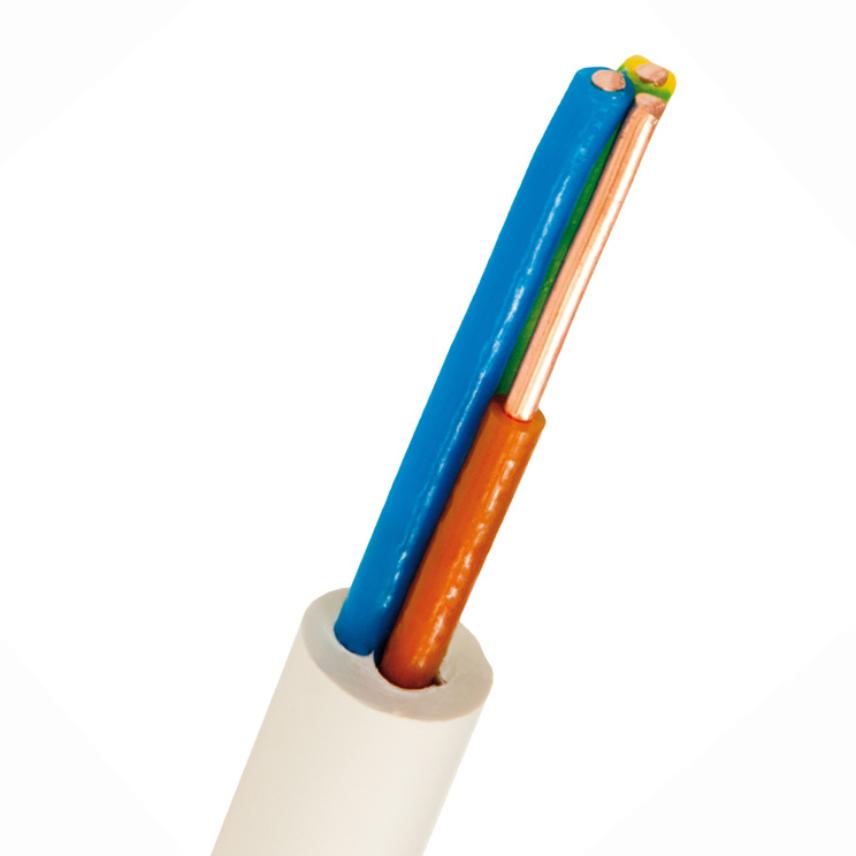

EXQ Easy™ 300/500 V 3G2,5
Kabeln är avsedd för fast förläggning på stege, direkt i vägg, eller under puts samt i rör eller kanal. Får förläggas inomhus och utomhus, dock ej i mark eller vatten. Kabeln är UV-skyddad.
STANDARDER
Produkt SS 424 02 19-5
Nationell Fabriksstandard
BESKRIVNING
EXQ Easy™ är en halogenfri, PEX-isolerad och HFFR-mantlad installationskabel med runda solida ledare av koppar. Kabeln är konstruerad enligt SS 424 02 19-5i t.d. Ledaren har trådantal och resistans enligt IEC 60228 klass 1. Parterna är färgmärkta enligt SS 424 17 20. Manteln är märkt typ/tillverkare/år+mån/metermärkning. Kabeln uppfyller brandklass Dcas2d2a2 enligt CPR och avger inga korrosiva gaser eller tjock rök vid brand. Kabeln är UV-skyddad enligt HD626 S1 part 2.5.1. Ledarisoleringen skall skyddas mot direkt UV-ljus som kan uppkomma exempelvis i belysningsarmaturer och ljusskyltar.
Lifemark™ recycling marking
Beständig märkning på kabelns yttermantel. Märkningen specificerar ingående plastkvaliteter och förbereder en framtida återvinning av kabeln.
Kvalitets- och miljöledningssystem
Certifierade enligt ISO 9001, ISO/TS 16949 och ISO 14001.
EGENSKAPER
| Konstruktionsegenskaper | |
| Ledare, material | Koppar |
| Ledare, tvärsnittstyp | Rund |
| Gul/grön part | Ja |
| Ledare, flexibilitet | Solid |
| Isolering, material | PEX 70 grader |
| Mantel, material | HFFR (polyolefin) |
| Färg | Vit |
| Halogenfri | Ja |
| With smaller neutral conductor | Nej |
| Dimensionsegenskaper | |
| Antal ledare | 3 |
| Ledare, area | 2,5 mm² |
| Ledardiameter | 1,8 mm |
| Ytterdiameter, nom. | 9,0 mm |
| Isolering, tjocklek | 0,6 mm |
| Vikt | 13,2 kg/100m |
| Mantel, tjocklek | 1,2 mm |
| Neutral conductor section (when smaller) | - mm² |
| Elektriska egenskaper | |
| Spänning, klass Uo/U | 300/500 V |
| Ledarresistans vid 20 °C, max. | 7,41 Ohm/km |
| Hanteringsinformation | |
| Temperatur vid förläggning, min. | -10 °C |
| Temperatur vid drift, max. | 70 °C |
| Temperatur vid kortslutning, max. | 250 °C |
| Omgivningstemperatur, fast installation | -40 ... 70 °C |
| Längd | 50 m |
| Minsta böjradie vid förläggning | 5 (xD) |
| Minsta böjradie vid slutmontage | 3 (xD) |
| Förpackning | Ring |
| Rökdensitet | IEC 61034 |
| Rökkorrosivitet | IEC 60754-2 |
| UV-beständighet | Ja |
| Installationssätt | Inomhus/utomhus |
FÖRSÄLJNINGS- OCH LEVERANSINFORMATION
EXQ Easy levereras i längder om 50 till 500 m. Förpackningen är märkt med tillverkare, kabeltyp och längd.
