SEK 66.43
FQQR 450/750 V 4x1,0
Art.nr.:
16294198-898-05
E-nr.:
0127515
EAN 13:
7330000076204
PRESTANDADEKLARATION
FQQR 450/750 V

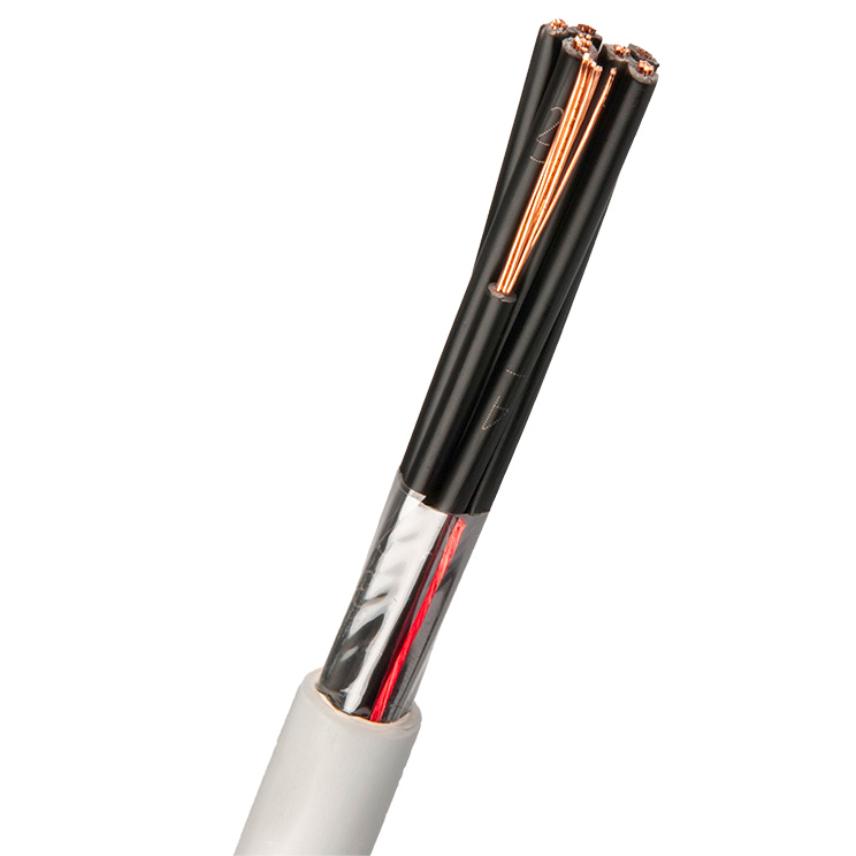

FQQR 450/750 V 4x1,0
Internationell beteckning: FQQR 450/750 V 4x1,0
Kabeln är avsedd för fast installation inomhus och utomhus för styr-, mät- och signalfunktioner i krafttekniska anläggningar.
STANDARDER
Produkt
HD 627.4 S1/C1
Nationell SS 424 03 21
BESKRIVNING
FQQR är en halogenfri, HFFR-isolerad och HFFR-mantlad styrkabel med runda fåtrådiga ledare av koppar. Kabeln är konstruerad efter SS 424 03 21 i tillämpliga delar. Ledarna har trådantal och resistans enligt IEC 60228 klass 2. Parterna är siffermärkta enligt SS 424 17 20. Kabeln har en bandning eller en sprutad utfyllnad. Manteln är märkt typ/ tillverkare/år+mån/metermärkning. FQQR uppfyller brandklass Dcas2d2a2 enligt CPR och avger inga korrosiva gaser vid brand och har liten rökutveckling. Kabeln är godkänd av Intertek.
Lifemark™ recycling marking
Beständig märkning på kabelns yttermantel. Märkningen specificerar ingående plastkvaliteter och förbereder en framtida återvinning av kabeln.
Certifiering
Godkänd av Intertek.
Kvalitets- och miljöledningssystem
Certifierade enligt ISO 9001, ISO/TS 16949 och ISO 14001.
EGENSKAPER
| Konstruktionsegenskaper | |
| Ledare, material | Koppar |
| Ledare, tvärsnittstyp | Rund, fåtrådig |
| Isolering, material | Halogenfri polyolefin |
| Färg | Grå |
| Mantel, material | HFFR (polyolefin) |
| Halogenfri | Ja |
| Dimensionsegenskaper | |
| Antal ledare | 4 |
| Ledare, area | 1 mm² |
| Isolering, tjocklek | 0,7 mm |
| Mantel, tjocklek | 1,5 mm |
| Ytterdiameter, nom. | 10,3 mm |
| Vikt | 15,0 kg/100m |
| Elektriska egenskaper | |
| Ledarresistans vid 20 °C, max. | 18,1 Ohm/km |
| Spänning, klass Uo/U | 450/750 V |
| Hanteringsinformation | |
| Temperatur vid förläggning, min. | -10 °C |
| Rekommenderad förläggningstemperatur, min. | 0 °C |
| Temperatur vid drift, max. | 70 °C |
| Lägsta temperatur vid drift | -40 °C |
| Längd | 500 m |
| Förpackning | K6 |
| Minsta böjradie vid förläggning | 8 (xD) |
| Temperatur vid kortslutning, max. | 150 °C |
FÖRSÄLJNINGS- OCH LEVERANSINFORMATION
FQQR levereras i längder om 500 m. Trumman är märkt med tillverkare, kabeltyp och längd. Kabeländarna är förslutna.
